鼓风热微气耗干燥机:1、零气耗,微电耗  2、气流波动小 3、无须泄压,维护简便-凌宇机械

热搜关键词: 鼓风热微气耗干燥机 压缩热零气耗干燥机 零气耗干燥机 节能干燥机 模组式吸干机

鼓风热吸附式干燥机

公称容积流量:220Nm³/min

工作压力:1.0MPa

空气含油量:≤0.1PPM

成品气露点:≤-40°C

重量:1380KG

进气温度:45°C

额定电压:380/50

额定功率:12.6KW

外形尺寸:4000*2350*3150

服务热线: 0760-22220280
  • 产品详情
产品简介 Product Introduction

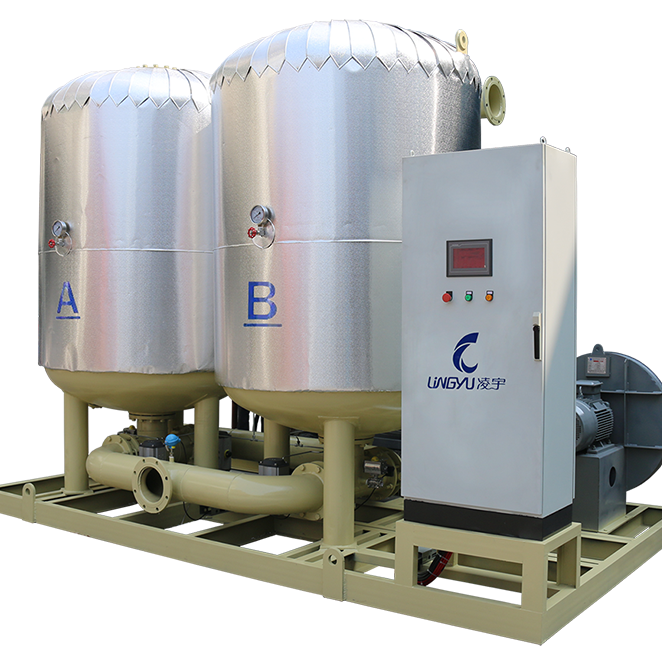

鼓风热吸附式干燥机

鼓风热再生吸附式干燥机由两台吸附塔交替循环工作,由鼓风机、电加热器系统、切换阀门系统、控制系统等组成。在整个工作周期内,其中一吸附塔处于吸附工作,另一吸附塔处于再生脱附。鼓风热再生吸附式干燥机是在微热再生吸附式干燥机的基础上,增加独立的高效鼓风机。由鼓风机吸入的环境空气经加热器加热后对吸附剂加热脱附水分,冷却阶段利用约2%的成品气作为再生气,通过连续的对再生塔进行冷却降温脱附,整个再生过程消耗极微少的压缩空气。经鼓风热吸附式干燥机处理后的极干燥压缩空气经后AA级除油尘过滤器滤除从干燥机带出可能存在的微量粉尘,从而保证为后续工艺用气需求提供干燥、无油、无尘、无异味的洁净空气。

产品参数Product parameter

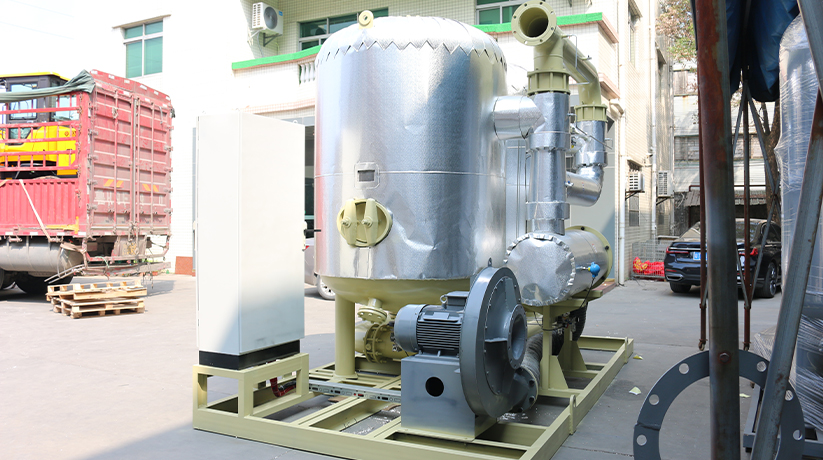

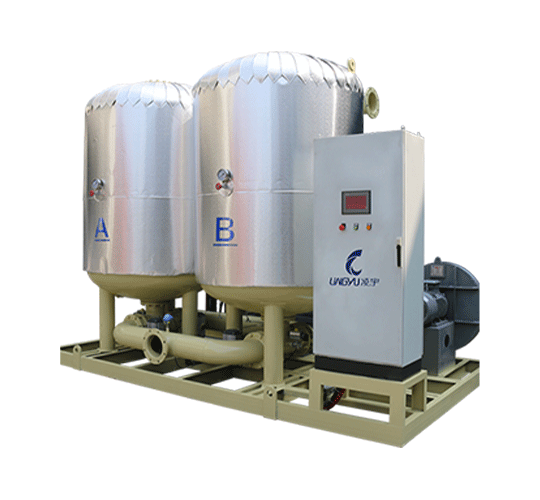

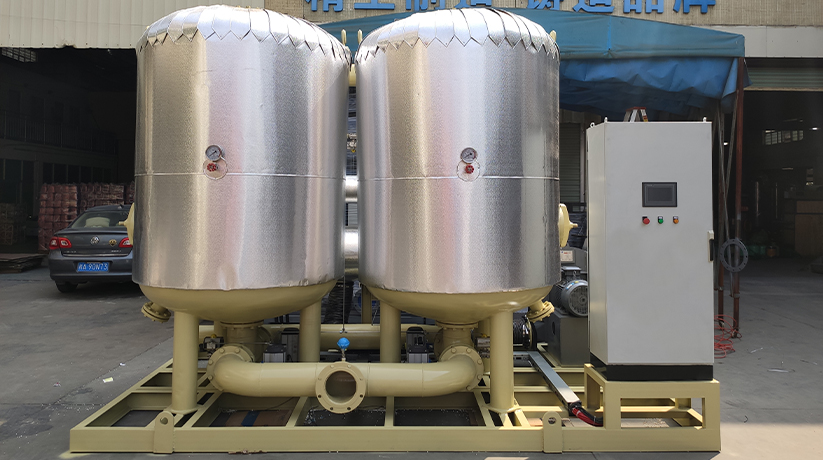

  • 鼓风热吸附式干燥机
  • 鼓风热吸附式干燥机
  • 鼓风热吸附式干燥机
左 右

鼓风热吸附式干燥机

  • 公称容积流量:220Nm³/min
  • 工作压力:1.0MPa
  • 空气含油量:≤0.1PPM
  • 成品气露点:≤-40°C
  • 重量:1380KG
  • 进气温度:45°C
  • 额定电压:380/50
  • 额定功率:12.6KW
  • 外形尺寸:4000*2350*3150
产品特点Features
  • 01

    耗气量低

    耗气量≤2%,可通过经流量计校验过的节流孔板精确控制,避免了操作不当造成的能耗,耗气量低于市场同类型99%的产品

  • 02

    降低能耗

    机组具备再生温度控制功能智能节能模式,更具有露点节能模式,进一步降低能耗;

  • 03

    安全系数高

    温度传感器配合机械式温度开关双重保护,压力传感器配合机械式压力开关双重保护,整机安全系数高于市场同类产品;

  • 04

    具备记忆功能

    机组具有记忆功能,停机后能记忆停机前状态,再次开机时一键启动,系统根据记忆自动选择合适的工作点继续运行。防止停机再启动时造成的不必要能耗浪费和露点恶化;

  • 05

    远程控制

    机组标配RS485通讯,可实现远程控制、数据传输;

  • 06

    出口温度保护

    具有出口温度保护功能。加热超温故障异常停机,系统将维持阀门动作,防止压缩空气对气端造成严重后果;

  • 选择我们的理由 Reasons to choose us
    • 节能

      节能 Energy saving

      多年的行业经验累计,合理的鼓风机风量和加热器配比,使得整机功耗更低。耗气量≤2%,可通过经流量计校验过的节流孔板精确控制,避免了操作不当造成的能耗;

    • 安全系数高

      安全系数高High safety factor

      机组压力上采用了压力传感器+机械式压力开关双重保护。温度采用了温度传感器+机械师温控开关双重保护。并具有阀位保护、电流保护、过载保护等;

    • 操作简便

      操作简便Easy to operate

      整个系列采用西门子PLC+触摸屏控制界面,操作简便,无需专门培训。设置方面也有三个备选方案可供一键选择,无需复杂的操作。

    凌宇机械
    核心配件 Core accessories
    • 进口蝶阀

      德国进口气动蝶阀精密整合,先进无销连接技术及三维偏心距经过严密计算,作动寿命长达200万次

      进口蝶阀
    • 昆仑仪表板

      7寸智能触摸屏操作界面,简单明了易掌握。

      昆仑仪表板
    • 进口消音器

      低噪音,大排气截面 。

      进口消音器
    • 西门子PLC控制

      通用性强、使用方便、可靠性高、抗干扰能力强。

      西门子PLC控制
    工艺细节 Process details
    • 工艺细节1

      管道无缝衔接,防止气体泄漏

    • 工艺细节2

      电池阀细节安装,不锈钢管道与配件做到严丝合缝

    • 工艺细节3

      配件安装工艺成熟,百分百满足配件工况要求

    • 工艺细节4

      不锈钢管道设计工艺,合理,成熟,美观

    • 工艺细节5

      智能控制系统,就地/远程选择功能,时间/露点选择功能

    工艺流程ocess flow

    工艺流程

    干燥机的再生(脱附或还原的统称) 再生过程至少包含了6个步骤:泄压→热吹扫→冷吹扫→升压→备用→TSE露点节能控制(选配)→过程变换
    • 1

      泄压过程描述

      处于再生的吸附塔必须塔内压力先泄压至大气压,当排放压力时,可从消声器端听到压力释出所产生的声音,过程结束便进入下一过程。

    • 2

      热吹扫过程描述

      鼓风机运转将环境大气吸入,并经过加热器加热后,再进入吸附塔以完成热吹扫过程。进入的空气经由加热器加热后,热空气顺着管路方向由上至下进入潮湿的吸附剂床层,去除水分,并顺着管路方向将含有水分的水蒸气一起排出,过程结束便进入下一过程。

    • 3

      热吹扫过程描述

      当热吹扫过程结束后,吸附剂床层为高温及干燥状态,此时必须冷却才能准备进行下一过程。冷却流程启动时,鼓风机、加热器为停止状态,冷吹切换阀开启,利用少部分约占系统的2%成品气作为冷吹扫再生气,逐步降低吸附剂床层的温度。过程结束后便进入下一过程。

    • 6

      TSE露点节能控制过程描述

      TSE露点节能控制模式是建立在其中一塔再生完成后,此时在线塔还保持吸附状态。TSE依靠出口的实际露点实行动态控制,实时侦测在线塔的饱和情况,在线塔未达到饱和将延长其吸附周期,在保证稳定的干燥露点同时更能大程度的节省再生能耗,同比节约30%以上,这得益其现代化的技术。其整个过程由PLC全自动智能控制。

    • 5

      升压-备用过程描述

      在冷吹流程结束后,再生排气阀关闭、冷吹再生阀保持打开,升压并达到操作压力,此过程完成后便进入备用状态。再生塔已经升压,等待切换。

    • 4

      冷吹再生过程描述

      鼓风机运转将环境大气吸入,并经过加热器加热后,再进入吸附塔以完成热吹扫过程。进入的空气经由加热器加热后,热空气顺着管路方向由上至下进入潮湿的吸附剂床层,去除水分,并顺着管路方向将含有水分的水蒸气一起排出,过程结束便进入下一过程。

    客户案例 Customer case

    以精智造 · 以质取胜解决您所有难题,我们责无旁贷

    低露点 · 高稳定

    低露点 · 高稳定Low dew point high stability

    配独立分水器,可保证分数效果,达到冷干机 2-10℃,吸干机-40℃行业标准,提供合肥通用所检测报告;

    低能耗 · 高节能

    低能耗 · 高节能High energy saving

    环保节能,再生耗气量可以达到≤3%,使压缩空气运行成本降低30%-60%左右;高于行业标准;

    0级无油

    0级无油Level 0 without oil

    配置过滤器或高校除油器,0级无油,通过欧洲ISO8573认证

    核心进口配件

    核心进口配件Core imported accessories

    采用松下、谷轮、丹佛斯等国际品牌压缩机,合资品牌法登吸干机阀门,台湾亚德客电磁阀,动作寿命均在10万次以上

    拒绝跳高压

    拒绝跳高压Refuse to jump high

    压力开关采用丹佛斯品牌,蒸发器、散热器体积大,制冷及散热效率更高,比同类产品高20~30%,使用寿命更长

    不易冷媒泄露

    不易冷媒泄露Refrigerant leakage is not easy

    采用0.41mm壁厚铜管,性能稳定不易泄露,采用铅焊工艺,焊接均匀,无虚焊,焊材选用国外进口焊条

    134-1535-8656 我要咨询

    推荐产品

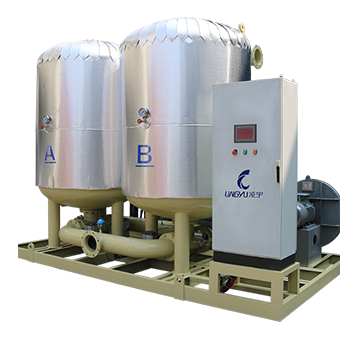

    鼓风热吸附式干燥机

    鼓风热吸附式干燥机

    公称容积流量:220Nm³/min工作压力:1.0MPa空气含油量:≤0.1PPM成品气露点:≤-40°C重量:1380KG进气温度:45°C额定电压:380/50额定功率:12.6KW外形尺寸:4000*2350*3150

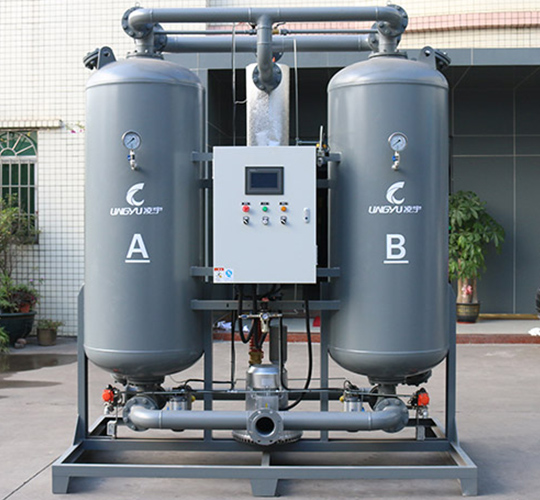

    压缩热零气耗吸干机

    压缩热零气耗吸干机

    适用流体:无油压缩空气入口温度:110°C~140°C整机功率:0.5KW压力露点:-20°C~-40°C重量:1380KG冷却水温:2°C~32°C再生耗气:0%

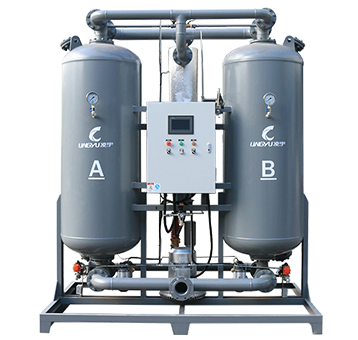

    压缩热微气耗吸干机
