电子行业（同维）

返回列表 来源：发布日期： 2022.12.24

电子行业背景介绍/ Background introduction

1、随着我国经济高速发展与科技快速进步，人民生活水平不断提高，电器电子设备和机动车保有量不断增长，而压缩气体是电子行业工厂大规模生产和制造过程中的关键原材料，广泛应用于刻蚀、掺杂、气相沉积、扩散等工艺。

2、在节能减排的号召下，越来越多的压缩空气后处理厂家投入到压缩空气的节能设备研发中。随着半导体生产工艺的不断提升，对气体的要求也越来越高。在当下国内半导体产业迅猛发展之际，压缩气体已经成为不可避免的卡脖子环节。

行业痛点，解决方案/ solution

行业痛点难点：

1、 PCB 板清洁 — 在生产之后，使用压缩空气来吹扫板以进行清洁拾取和放置设备 — 使用压缩空气为气动设备提供动能，以运输组件

2、空气压缩机直接排出的空气中含有很多杂质，其中主要由水、油及颗粒杂质所构成，如果不对其进行处理而直接使用，空气中的杂质会对系统中的元件造成很大的危害，使设备的维护成本上升，使用寿命缩短，严重时污染产品造成产品的报废

3、制造电子元件需要使用大量的压缩空气，例如通过气动方式传输元件或控制感应阀。其使用的压缩空气必须无油且没有质量问题。压缩空气受到油污染，可能导致大量的维护成本，严重的话，可能造成完全停产

4、仪表用气：露点温度-40℃，8-10bar

解决方案特点与优势：

大气量节能机型：优先采取零气耗鼓风热吸干机和零气耗压缩热吸干机，这类零气耗节能机型对于大型电子制造业非常友好，每年能在能源损耗上面节约能源成本。节能机型多种选择：零气耗鼓风热吸干机，零气耗压缩热吸干机。

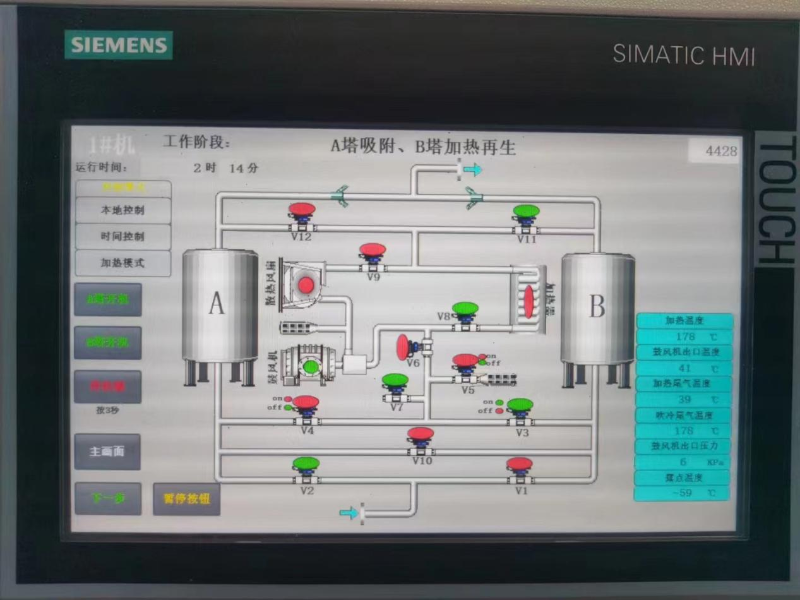

物联网技术：升级改造，全系列零气耗设备都配置可远程操控等物联网，做到真正的统一管理，统一监控，统一操控的目的，减少人力输出，更具有科学性，专业性

设备稳定，高效输出：后处理方案采用-40°C压力露点设计，外接露点仪，供气压力8-12bar，机体内部采用独立分流设计

特殊保护设计：具有出口温度保护功能，系统检测到某个塔体温度过高，压缩空气将无法通过该塔体。加热超温故障异常停机，系统将维持阀门动。温度传感器配合机械式温度开关双重保护，压力传感器配合机械式压力开关双重保护，机组具有记忆功能，停机后能记忆停机前状态

案例介绍

案例背景介绍/ Company Profile

太仓市同维电子有限公司，一期工程将于2010年5月份竣工投产，建筑面积6万平米。太仓市同维电子有限公司专业从事网络宽带通信设备，无线通信设备，网络设备，机顶盒，计算机板卡，计算机软硬件等产品的研发、生产、加工、销售。目前主要生产销售产品为DSL产品、光通产品、无线产品等，其中：GPON光产品、3G无线产品是目前公司重点研发、生产产品。太仓市同维电子有限公司授权在国内使用的“T&W”（同维）商标在业界享有盛誉

空压站技术响应/ application

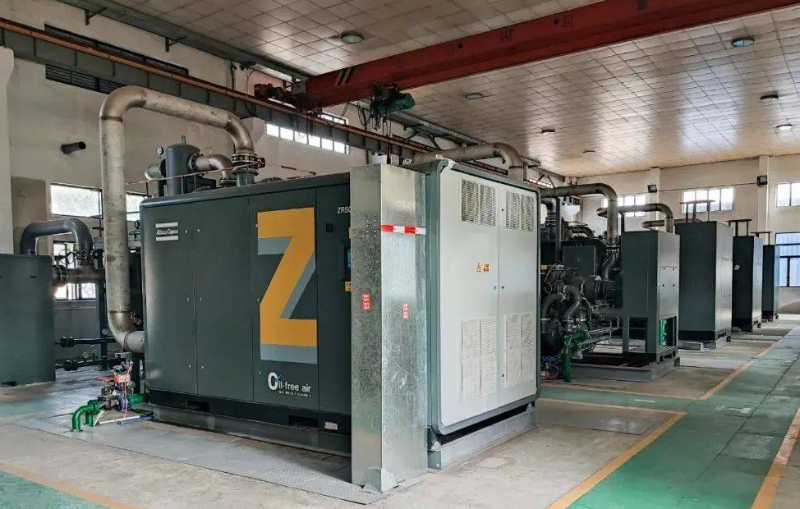

客户具备较高行业标准空压站，现场为1台阿特拉斯螺杆空压机，空压机工作压力为0.6-1Mpa，单台产气量55m³/min，同时配套1台同品牌冷冻式干燥机+1台微热吸附式干燥机。

要求以低能耗后处理设备替换原有干燥设备，并明确了干燥净化后的压缩空气露点、油分含量等详细参数。

节能空压站

落地解决方案/ solution

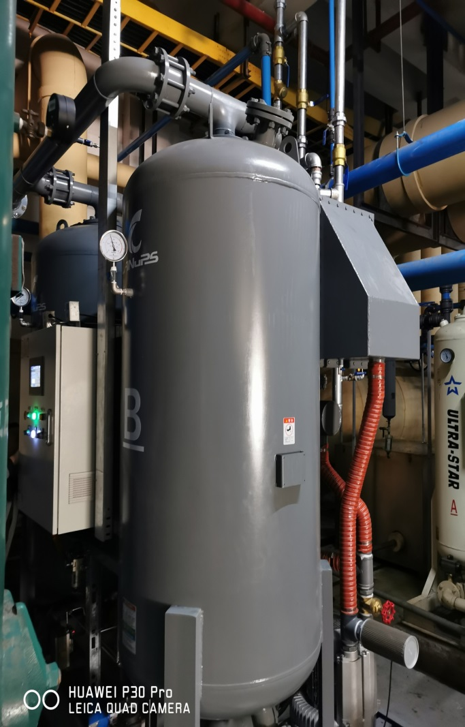

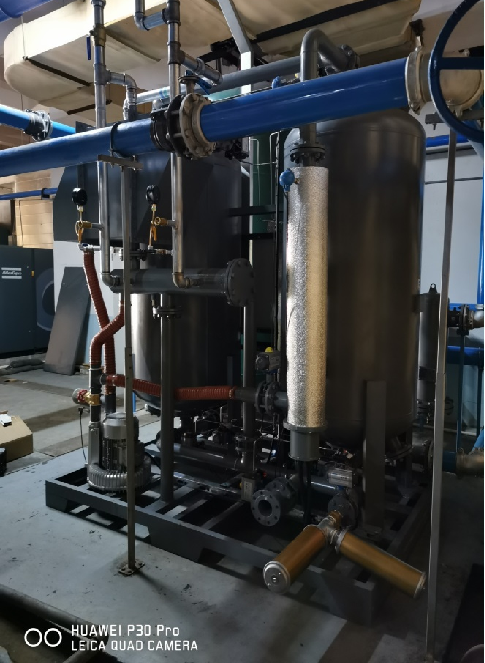

了解现场情况并结合客户当地气候环境等因素，我司为客户推荐一台55立方无动力干燥机（总功率：0.5kw），一台55立方低露点零气耗鼓风热节能机型替换原有1台冷冻式干燥机+1台传统微热吸干机，满足客户要求的同时，为后期设备维护检修提供便利。

方案特点：零气耗机型替换气耗为10%的传统微热吸干机大幅度降低了产品能耗，节约设备运行成本。

年费用成本计算如下：

计算条件：用气量55m³/min，数量：4台；一年8000h，单塔周期4h；电价按1.0元/度计，水费用按0.2元/吨（仅考虑循环冷却水设备投资及运行费用）。分别以冷冻式干燥机、微气耗鼓风加热再生、微气耗压缩热再生、零气耗压缩热再生干燥机作一次详细的运行费用比较。
序	干燥设备	各干燥机能耗计算明细	年运行费用（万元）	投入费用（万元）	设备回收期（月）
改造前	冷冻式干燥机	制冷压缩机功率：7.6 KW，冷却水消耗量：7.3t/h 耗电：7.6KW×24 h×365 天×1.0元＝66575元/年耗水：7.3t/h×24h×365天×0.2元t=12789.6元/年	7.93	/
	冷冻式干燥机		7.93	/
	微热吸附式干燥机	吸附周期4h，再生气量10%，每消耗1m³压缩空气耗电：6kw，加热功率：19kw，加载率：30% 耗气：45m3/minx10%x6kwx8000hx1.0元=378000元/年耗电：19kwx30%x800hx1.0元=45600元	42.36	/
改造后	无动力干燥机	冷却水消耗量：7.3t/h 耗水：7.3t/h×24h×365天×0.2元/t=12789.6元/年	1.27	4.5	11
改造后	零气耗鼓风吸附式干燥机	吸附周期4h，再生气量0%，加热时间1.5 h，加热功率29KW，加载率：75%，吹冷时间2.0 h，鼓风机功率7.5 KW开机时间3.5h。耗水量：8t/h 耗电：（29kwx1.5hx75%+7.5kwx3.5h）/4hx8000h=117750元/年耗水：8t/h×24h×365天×0.2元t=14016元/年	13.17	27	11
