不锈钢压缩空气后处理设备为什么越来越受亲睐?

.

热搜关键词： 鼓风热零气耗干燥机压缩热零气耗干燥机模组吸干机板换式冷干机组合式干燥机

您当前的位置： 首页 > 资讯频道 > 新闻资讯 > 不锈钢压缩空气后处理设备为什么越来越受亲睐?

不锈钢压缩空气后处理设备为什么越来越受亲睐?

来源：凌宇 | 发布日期：2023-04-04

在压缩空气后处理设备的设计选型中，要根据使用环境及用途去选择不锈钢的种类，不锈钢材质的选型与干燥机的工作方式及露点要求无关。

不锈钢鼓风热再生吸干机

不锈钢会生锈吗？

当不锈钢管表面出现褐色锈斑（点）的时候，人们大感惊奇。大部分都认为“不锈钢是不生锈的，生锈就不是不锈钢了，可能是钢质出现了问题”。其实，这是对不锈钢缺乏了解的一种片面的错误看法。不锈钢在一定的条件下也会生锈的。

不锈钢鼓风热再生吸干机

不锈钢是靠其表面形成的一层极薄而坚固细密的稳定的富铬氧化膜（防护膜），防止氧原子的继续渗入、继续氧化，而获得抗锈蚀的能力。一旦有某种原因，这种薄膜遭到了不断地破坏，空气或液体中氧原子就会不断渗入或金属中铁原子不断地析离出来，形成疏松的氧化铁，金属表面也就受到不断地锈蚀。

这种表面膜受到破坏的形式很多，日常生活中多见的有如下几种：

1.电化学腐蚀：不锈钢表面存积着含有其他金属元素的粉尘或异类金属颗粒的附着物，在潮湿的空气中，附着物与不锈钢间的冷凝水，将二者连成一个微电池，引发了电化学反应导致保护膜受到破坏。

2.有机酸对金属表面的腐蚀：不锈钢表面粘附有机物汁液（如瓜菜、面汤、痰等），在有水氧情况下，构成有机酸，长时间则会腐蚀。

3.局部腐蚀：不锈钢表面粘附含有酸、碱、盐类物质（如装修墙壁的碱水、石灰水喷溅等）导致腐蚀。

4.化学腐蚀：在有污染的空气中（如含有大量硫化物、氧化碳、氧化氮的大气），遇冷凝水，形成硫酸、硝酸、醋酸液点，引起腐蚀。

不锈钢的两大特性
不锈性——抵抗大气氧化的能力
耐蚀性——抵御各种腐蚀的能力
其抗腐蚀能力的大小是随其钢质本身化学组成、加护状态、使用条件及环境介质类型而改变的。如304钢管，在干燥清洁的大气中，有绝对优良的抗锈蚀能力，但将它移到海滨地区，在含有大量盐分的海雾中，很快就会生锈了；而316钢管则表现良好。因此，不是任何一种不锈钢，在任何环境下都能耐腐蚀、不生锈的。

不锈钢常见分类
普通的不锈钢通常按金相组织分为三类：奥氏体型不锈钢、铁素体型不锈钢、马氏体型不锈钢。在这三类基本金相组织基础上，为了特定需求与目的，又衍生出了双相钢、沉淀硬化型不锈钢和含铁量低于50%的高合金钢。

1、奥氏体型不锈钢。基体以面心立方晶体结构的奥氏体组织(CY相)为主，无磁性，主要通过冷加工使其强化(并可能导致一定的磁性)的不锈钢。美国钢铁协会以200和300系列的数字标示，如304。

2、铁素体型不锈钢。基体以体心立方晶体结构的铁素体组织((a相)为主，有磁性，一般不能通过热处理硬化，但冷加工可使其轻微强化的不锈钢。美国钢铁协会以430和446为标示。

3、马氏体型不锈钢。基体为马氏体组织(体心立方或立方)，有磁性，通过热处理可调整其力学性能的不锈钢。美国钢铁协会以410, 420以及440数字标示。马氏体在高温下具有奥氏体组织，当以适当的速度冷却至室温时，奥氏体组织能够转变为马氏体(即淬硬)。

4、奥氏体一铁素体(双相)型不锈钢。基体兼有奥氏体和铁素体两相组织，其中较少相基体的含量一般大于15%，有磁性，可通过冷加工使其强化的不锈钢，329是典型的双相不锈钢。与奥氏体不锈钢相比，双相钢强度高，耐晶间腐蚀和耐氯化物应力腐蚀及点腐蚀能力均有明显提高。

5、沉淀硬化型不锈钢。基体为奥氏体或马氏体组织，并能通过沉淀硬化处理使其硬化的不锈钢。美国钢铁协会以600系列的数字标示，如630，即17-4PH。

一般来说，除合金外，奥氏体不锈钢的耐腐蚀性是比较优异的，在腐蚀性较低的环境中，可以采用铁素体不锈钢，在轻度腐蚀性环境中，若要求材料具有高强度或高硬度，可以采用马氏体不锈钢和沉淀硬化不锈钢。

不锈钢特性和用途

不锈钢鼓风热再生吸干机

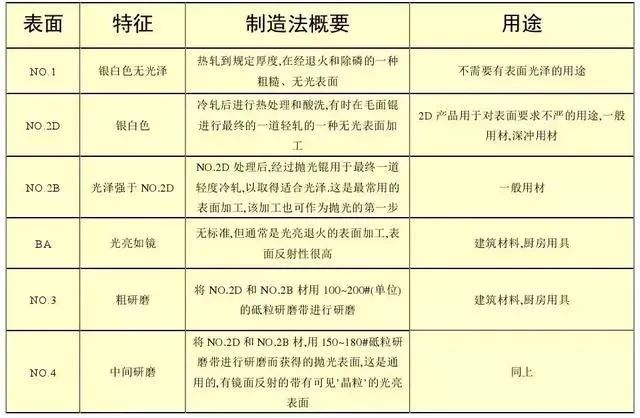

不锈钢的表面工艺

不锈钢鼓风热再生吸干机

不锈钢厚度区分
1、因为钢厂机械在轧制过程中，轧辊受热出现细微变形，导致轧出来的板子厚度出现偏差，一般中间厚两边薄。在测量板子厚度时国家规定应测量板头中间部位。

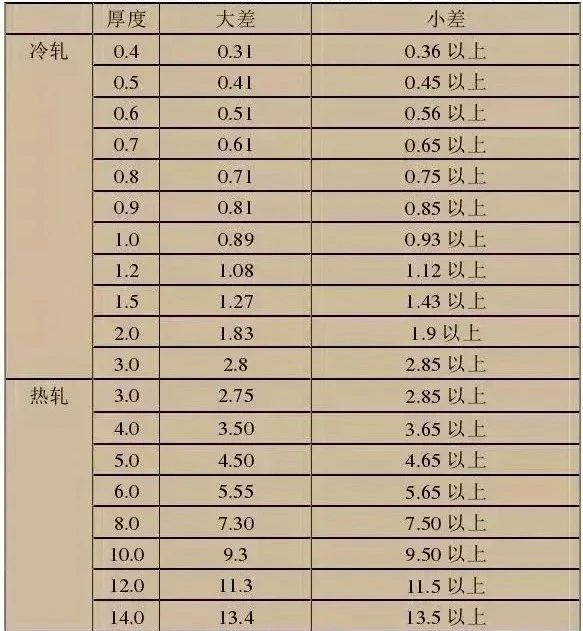

2、公差产生的原因是根据市场和客户需求，一般分为大公差和小公差：例如

不锈钢鼓风热再生吸干机

什么样的不锈钢不易生锈？
影响不锈钢锈蚀的主要因素有三点：
1、合金元素的的含量
一般的说铬的含量在10.5%就不易生锈了。铬镍的含量越高防腐性就越好，如304材质镍的含量在8-10%，铬的含量达到18-20%，这样的不锈钢在一般情况下是不会生锈的。

2、生产企业的冶炼工艺也会影响不锈钢的耐腐蚀性
冶炼技术好、设备先进、工艺先进的大的不锈钢厂无论是在合金元素的控制，杂质的去除、钢坯冷却温度的控制都能得到保证，因此产品质量稳定可靠，内在质量好，不易生锈。反之一些小的钢厂设备落后，工艺落后，冶炼过程中，杂质不能去除，生产的产品难免会生锈。

3、外部环境，气候干燥通风好的环境不易生锈
而空气湿度大，连续阴雨天气、或空气中含酸碱度大的环境地区就易生锈。304材质不锈钢，如果周边环境太差也是会生锈的。

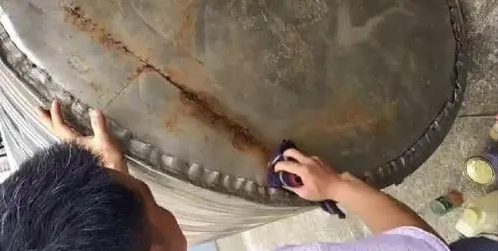

不锈钢出现锈斑该怎样处理？
1、化学方法
用酸洗膏或喷雾辅助其锈蚀部位重新钝化形成氧化铬薄膜使其重新恢复耐腐蚀能力，酸洗之后，为了去除所有的污染物和酸残留物，用清水进行适当的冲洗非常重要。一切处理后用抛光设备重新抛光，用抛光蜡封闭即可。对局部有轻微锈斑的也可用1：1汽油、机油混合液用干净抹布擦去锈斑即可。

2、机械方法
喷砂清理，用玻璃或陶瓷微粒喷丸清理，湮没，刷洗和抛光。用机械方法有可能擦去以前被清除的材料、抛光材料或湮没材料造成的污染。所有各种污染尤其是外来铁颗粒都可能成为腐蚀的来源，特别是在潮湿环境中。因此，机械清理表面最好应当在干燥条件下进行正规清理。使用机械法只能清理其表面，不能改变材料本身的抗腐蚀能力。因此建议在机械清理后用抛光设备重新抛光，用抛光蜡封闭。

常用不锈钢牌号及性能
1、304不锈钢。是应用量较大、使用范围最广的奥氏体不锈钢之一，适用于制造深冲成型部件和输酸管道、容器、结构件、各类仪表本体等，也可以制造无磁、低温设备和部件。

2、304L不锈钢。为解决因Cr23C6析出致使304不锈钢在一些条件下存在严重的晶间腐蚀倾向而发展的超低碳奥氏体不锈钢，其敏化态耐晶间腐蚀能力显著优于304不锈钢。除强度稍低外，其它性能同321不锈钢，主要用于需焊接后又不能进行固溶处理的耐蚀设备和部件，可用于制造各类仪表本体等。

3、304H不锈钢。304不锈钢的内部分支，碳质量分数在0.04%—0.10%，高温性能优于304不锈钢。

4、316不锈钢。在10Cr18Ni12钢基础上加钼，使钢具有良好的耐还原性介质和耐腐蚀能力。在海水和其他各种介质中，耐腐蚀性优于304不锈钢，主要用于耐蚀材料。

5、316L不锈钢。超低碳钢，具有良好的耐敏化态晶间腐蚀的性能，适用于制造厚截面尺寸的焊接部件和设备，如石油化工设备中的耐蚀材料。

6、 316H不锈钢。316不锈钢的内部分支，碳质量分数在0.04%—0.10%，高温性能优于316不锈钢。

7、317不锈钢。耐蚀和抗蠕变能力优于316L不锈钢，用于制造石化及耐有机酸腐蚀的设备。

8、321不锈钢。钛稳定化的奥氏体不锈钢，添加钛提高耐晶间腐蚀性能，并具有良好的高温力学性能，可用超低碳奥氏体不锈钢代替。除高温或抗氢腐蚀等专用场合外，一般情况不推荐使用。

9、347不锈钢。铌稳定化的奥氏体不锈钢，添加铌提高耐晶间腐蚀性能，在酸、碱、盐等腐蚀介质中的耐蚀性同321不锈钢，焊接性能良好，可作耐蚀材料又可作耐热钢使用，主要用于火电、石化领域，如制作容器、管道、热交换器、轴类、工业炉中的炉管以及炉管温度计等。

10、904L不锈钢。超级完全奥氏体不锈钢，是芬兰奥托昆普(OUTOKUMPU)公司发明的一种超级奥氏体不锈钢，其镍质量分数为24%一26%，碳质量分数小于0.02%，耐腐蚀性极好，在非氧化性酸如硫酸、醋酸、甲酸、磷酸中具有很好的耐蚀性，同时具有良好的抗缝隙腐蚀及抗应力腐蚀性能。适用于70℃以下各种浓度硫酸，在常压下耐任何浓度、任何温度的醋酸及甲酸与醋酸的混酸中耐腐蚀性也很好。原有标准ASMESB-625将其归镍基合金，新标准将其归为不锈钢。中国只有近似牌号015Cr19Ni26Mo5Cu2钢，少数欧洲仪表厂商的关键材质采用904L不锈钢，例如E+ H的质量流量计的测量管就是采用904L不锈钢，劳力士手表的表壳也采用904L不锈钢。

11、440C不锈钢。马氏体不锈钢、在可淬硬性不锈钢、不锈钢中硬度最高，硬度为HRC57。主要用于制作喷嘴，轴承，阀门的阀芯、阀座、套筒、阀杆等。

12、17-4PH不锈钢。马氏体沉淀硬化不锈钢，硬度为HRC44，具有高强度、硬度和抗腐蚀性，不能用于高于300℃的温度。对大气及稀释酸或盐都具有良好的抗腐蚀能力，它的抗腐蚀能力与304不锈钢和430不锈钢一样，用于制造海上平台，涡轮机叶片，阀门的阀芯、阀座、套筒、阀杆等。

关于凌宇不锈钢产品的选型标准：

在不锈钢选型中，我司选择的不锈钢基本为奥氏体不锈钢。常规的奥氏体不锈钢选择顺序是304-304L-316-316L-317-321-347-904L不锈钢，其中317较少用，321不推荐，347用于高温抗腐蚀，904L只是个别厂商部分元件的默认材质，设计中一般不会主动选择904L。

不锈钢鼓风热再生吸干机

在设备选型中，结合特定行业及成本问题，常规吸干机的不锈钢选型通常选择常规的奥氏体不锈钢304。奥氏体304不锈钢是得到最广泛应用的不锈钢、耐热钢，用于锂电、医药和食品加工等大众行业。对于较高要求，特定的情况下，例如石油、化工等，则会选择316不锈钢。316不锈钢含Mo，比304不锈钢在高温环境下耐腐蚀性比较好些。还有一些基本是根据客户特定要求去定制选择不锈钢。

【本文标签】不锈钢鼓风热再生吸附式干燥机不锈钢鼓风热再生吸干机不锈钢吸干机鼓风热吸干机

【责任编辑】凌宇

上一篇：压缩空气后处理，还有多少人在盲目追求露点？节能才是关键

下一篇：由凌宇生产制造鼓风热再生吸干机的“黑科技”

鼓风热零气耗干燥机压缩热零气耗干燥机模组吸干机板换式冷干机组合式干燥机

最新资讯

“大规模设备换新与新质生产力”压缩空气节能的新机遇2024.03.18

探索余热再生吸附式干燥机的核心工作原理2024.03.15

315消费者权益日|匠心赢诚信，责任铸大城2024.03.15

余热再生吸附式干燥机：节能、环保与高效能的完美结合2024.03.13
该如何选择适合行业生产的后处理设备呢？2024.03.11

PSA变压吸附制氮机解析2024.03.08

鼓风热再生吸附式干燥机对提高空气质量的影响2024.03.07

省工信厅的《通知》明确了推动企业节能降碳改造升级，加快工业绿色发展的有关工作事项2024.03.05

定制产品: 鼓风热干燥机压缩热干燥机节能干燥机其他辅件

客户案例: 医药/食品电子工业新能源化工冶金化纤纺织吹塑制造石化石油其他行业

Quick navigation网站导航

关于凌宇鼓风热干燥机压缩热干燥机节能干燥机应用方案客户案例新闻资讯联系凌宇网站地图

联系我们

电话：139 2497 7862
邮箱：sales@lingyumachinery.com
地址：广东省中山市小榄镇坦背园乐路2街3号
中山市凌宇机械有限公司 2021版权所有
技术支持：牛商股份　　百度统计　备案号：粤ICP备14057733号

关注我们

凌宇微信客服

全国服务热线 139 2497 7862 在线咨询

立即咨询
凌宇机械
139 2497 7862
